• 技術特性
• 主要參數

提升加工效率，兼具快速銑削、鉆孔、攻牙。

產品特點
1、直結式20000rpm主軸
2、60m/min快速定位，1.2G加速度：大幅度降低加工時間，有效提高加工效率
3、1.9s刀對刀換刀速度：穩定可靠的ATC交換系統，快速、簡單、高效，提供穩定可靠的刀具交換，減少非加工時間
4、Z軸防護罩：獨特的Z軸防護罩設計，可有效防護Z軸傳動系統，使Z軸在快速位移平穩順暢

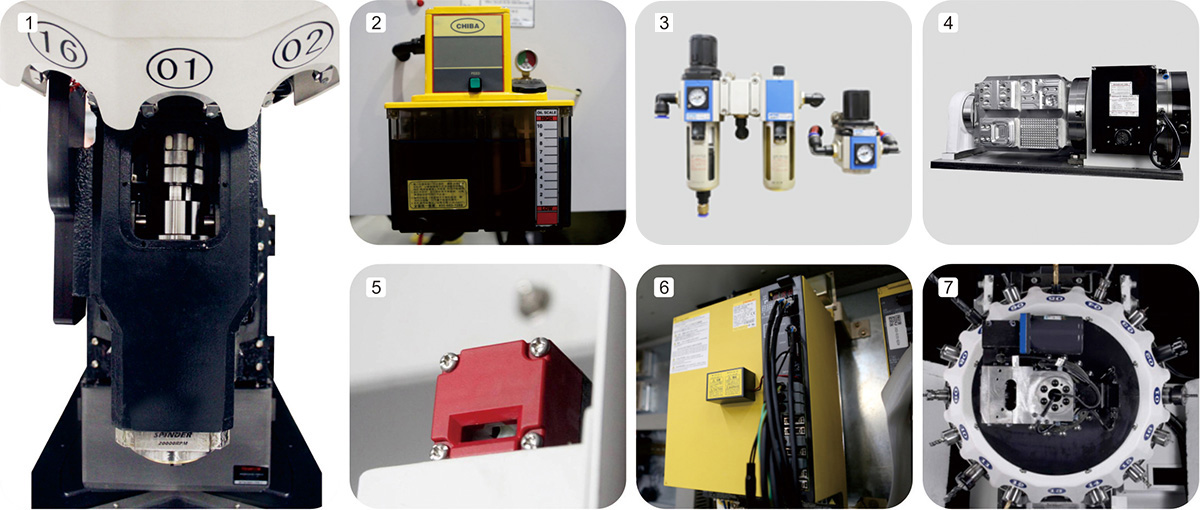

結構亮點


標準配置＆可選配置

	標配		選配
1	切削液體/氣體冷卻系統	1	油霧吸收裝置
2	定量式潤滑系統	2	油水分離裝置
3	氣體潤滑/過濾系統（Airtac）	3	四軸裝置（協商）
4	底板沖屑裝置	4	自動門（氣動）
5	全罩板金	5	BT30-16T/21斜盤伺服刀庫（不含510E）
6	LED工作燈/三色警示燈	6	BT30-21T斜盤刀庫（不含510E）
7	氣槍	7	安全門鎖
8	水平調整螺栓及墊塊	8	數控系統
9	操作手冊及電氣圖/工具箱	9	組合壓板（510A/510B/510E）
10	系統說明書/機械說明書	10	對刀儀（雷尼紹/美德龍）
11	CF卡(510A/510B/510E)	11	工件測量?jī)x（雷尼紹）
		12	工具車
		13	水槍

注：以上標準配置與可選配置表僅供參考

智能化系統集成與“云服務平臺”
通過機器人與高速鉆攻中心結合，設計適用工裝和運送機組成金屬手機外殼加工線，實現工件的自動上下料，并導入“在線檢測”，實現良品與不良品的自動分類；同時，利用網絡化的“云服務平臺”，將機床連在一起，通過大數據，云計算、接口技術和智能應用來實現智能設計、智能計劃、智能物流、智能加工、智能檢驗，較大程度挖掘數控設備潛能。


行業適用范圍
主要適用于3C行業、消費電子領域，包括只能手機金屬外殼加工、平板金屬外殼加工、電視機金屬邊框加工等，以及應用于小型醫療器械、電子元器件、儀器儀表、散熱片、SFP外殼、摩配零件、CNC配件的加工等。

典型加工件

規 格		單位	高速數控鉆攻中心
			TL1000
工作臺	工作臺尺寸	mm	1100×500
	T型槽 (個數×槽寬×間距)		4 ×100×14
	最大載重	kg	350
行程	X/Y/Z軸行程	mm	1000/500/350
	主軸鼻端至工作臺面距離	mm	100-450
	主軸中心至立柱距離	mm	550
主軸	主軸轉速	rpm	21000（直結式）
	主軸錐度		BT30
速度	X/Y/Z軸快移速度	mm/min	48000/48000/48000
	切削速度	mm/min	1-10000
精度	定位精度	mm	0.012
	重復定位精度	mm	0.008
自動換刀 系統/ATC	刀庫容量	T	16（輻射式）
	最大刀具直徑	mm	φ80
	最大刀具長度	mm	200
	最大刀具重量	kg	3
	換刀時間（T-T）	s	1.9
系統	系統型號		FANUC 0i MF/三菱M80
其它	主軸電機功率	kw	2.2
	電源要求		3Ф380V/50HZ/15KVA
	所需氣壓	kg/cm2	5.5-6.5
	機床重量	kg	4000
	機床尺寸（長×寬×高）	mm	2635×2700×2640
